نرم افزار Navisworks چیست؟ + مزایا و کاربردهای آن

دیگر برای ساخت مدل‌های سه‌بعدی از پروژه‌های ساختمانی، نیازی به استفاده از نرم‌افزارهای ساده‌ای که کارایی چندانی نداشته و تمامی موارد به‌صورت دستی باید در آن‌ها انجام می‌شد نیست. به کمک نرم افزار Navisworks می‌توانید تمامی فرایندهای مدل‌سازی، ساخت مدل‌های چهاربعدی و زمان‌بندی پروژه، بررسی تداخل‌ها و تخمین هزینه‌ها را انجام دهید.

این ابزار مبتنی بر هوش مصنوعی، می‌تواند ابزاری کاربردی برای مهندسان، متخصصان حوزه مدل‌سازی ساختمان و معماران باشد. در ادامه این مطلب، به معرفی این نرم‌افزار کاربردی پرداخته و بعد از بررسی ویژگی‌ها و مزایای آن، توضیحات کاملی را درباره نسخه‌های مختلف این نرم‌افزار در اختیار شما قرار می‌دهیم.

نرم افزار Navisworks چیست؟

نرم افزار Navisworks، نرم‌افزاری برای بررسی مدل‌های سه بعدی است که Autodesk آن را ساخته و به متخصصان ساخت‌وساز و معماری کمک می‌کند تا پروژه‌های ساختمانی و زیرساختی را بررسی و هماهنگ کنند. این نرم‌افزار، به‌عنوان بستری برای تجزیه‌وتحلیل، ارزیابی و ادغام مدل‌های سه‌بعدی استفاده می‌شود. در نتیجه، می‌توانید از آن به‌عنوان یک پلتفرم مرکزی برای همکاری بین‌ نرم‌افزارهای مختلف پروژه‌های معماری و عمران استفاده کنید.

با استفاده از این نرم‌افزار، می‌توانید فایل‌های سه‌بعدی را به فایل‌هایی با حجم کمتر تبدیل کرده و آن را با تمام اعضای تیم به اشتراک بگذارید. این نرم‌افزار اجازه می‌دهد تا اطلاعات مدل خاصی که مدنظر دارید را فیلتر کرده و این اطلاعات را از خود مدل جدا کنید.

مزایای Navisworks

استفاده از نرم‌افزار Navisworks می‌تواند مزایای زیادی را برای متخصصان ساخت‌وساز و معماری داشته باشد که در جدول زیر، به بررسی این مزایا پرداخته‌ایم:

1- همکاری پیشرفته

به کمک این نرم‌افزار، می‌توانید داده‌ها را از ابزارها و قالب‌های مختلف ادغام کنید. پس به‌صورت یکپارچه می‌توانید به داده‌های نرم‌افزارهای مختلف دسترسی داشته باشید و احتمال بروز خطا در محاسبات مدل‌های سه‌بعدی را به حداقل برسانید.

2- تشخیص و رفع تداخلات

با استفاده از این نرم‌افزار، مهندسان و متخصصان می‌توانند تداخلات بین عناصر مختلف ساختمان مثل اجزای سازه‌ای، سیستم‌های مکانیکی و لوله‌های برق را شناسایی و آن‌ها را در مدل برجسته کنند. تشخیص این تداخلات باعث می‌شود تا مهندان قبل از شروع پروژه به‌ آن‌ها رسیدگی کرده و این تداخلات را به حداقل برسانند که در نهایت منجر به کاهش هزینه‌های ساخت‌وساز می‌شود.

3- تجسم جامع از پروژه

با قابلیت‌های تصویرسازی قدرتمندی که این ابزار ارائه می‌دهد، می‌توانید مدل‌های سه‌بعدی دقیقی از پروژه ایجاد کنید. به کمک این ابزار، تصورکردن عناصر زیبایی شناسی و عملکردی پروژه دیگر کار سختی نخواهد بود.

4- شبیه‌ساز چهاربعدی برای صرفه‌جویی در زمان

Navisworks از شبیه‌سازهای چهاربعدی پشتیبانی می‌کند که زمان را به‌عنوان بُعد چهارم در نظر می‌گیرند. این ویژگی به متخصصان ارائه می‌دهد تا برنامه‌های سخت‌وساز را ایجاد کرده و توالی فعالیت‌ها را در طول زمان ارزیابی کنند. این کار باعث می‌شود تا گردش کار ساخت‌وساز بهینه‌سازی شده و نسبت به اتمام به موقع پروژه مطمئن شوید.

5- تخمین دقیق پروژه

یکی از توانایی‌های کلیدی نرم‌افزار Navisworks تولید دقیق فهرست مقادیر BOQ و برآورد هزینه پروژه است. در نتیجه از آن‌ می‌توانید برای تعیین بودجه استفاده کرده و از افزایش هزینه‌ها در طول پروژه جلوگیری کنید.

6- مدیریت ریسک

این ابزار، از طریق ویژگی‌های تحلیل جامع، می‌تواند ریسک‌های پروژه‌های ساخت‌وساز را شناسایی کرده و با تجسم کل پروژه و درک وابستگی‌های متقابل بین عناصر مختلف، استراتژی‌هایی را برای مدیریت ریسک به متخصصان ارائه دهد.

7- ارتباطات ساده

این ابزار، طیف وسیعی از قابلیت‌های گزارش‌گیری، نشانه‌گذاری و به اشتراک‌گذاری اطلاعات را با ذینفعان پروژه ارائه می‌دهد. به این ترتیب، همه افراد درگیر در پروژه، می‌توانند به آخرین اطلاعات و داده‌ها دسترسی پیدا کرده و بازخورد خود را به‌صورت ساختاریافته نسبت به این داده‌ها، ارائه دهند.

آشنایی با انواع Navisworks

سه نسخه مختلف از نرم‌افزار Navisworks در دسترس است که هرکدام از آن‌ها، ویژگی‌ها و کاربردهای مخصوص به خود را ارائه داده و نیازهای متفاوتی را برآورده می‌کنند. این سه نسخه شامل Navisworks Freedom (برای مبتدی‌ها)، Navisworks Simulate (برای افراد در سطح متوسط) و Navisworks Manage (سطح بالا و برای متخصصان) می‌شود. در ادامه، به معرفی دقیق‌تر هرکدام از این سه نسخه می‌پردازیم:

1- نسخه Navisworks Freedom

ساده‌ترین نسخه از این نرم‌افزار است که برای افراد مبتدی طراحی شده و از فایل‌هایی با فرمت‌های .NWD و DWF پشتیبانی می‌کند. این نسخه رایگان بوده و برای استفاده از آن، نیازی به پرداخت هزینه اشتراک ندارید. این نسخه، به مشتریان و پیمانکاران، پیش‌نمایشی از مدل‌های سه بعدی ساختمان را ارائه داده، اندازه‌گیری‌های اولیه را برایتان انجام می‌دهد و می‌توانید از آن برای نشانه‌گذاری هم استفاده کنید.

متخصصان با استفاده از این نسخه، می‌توانند مدل‌ها را پیمایش کرده، ویژگی‌های اشیا داخل مدل را بررسی کرده و دیدگاه‌های موجود را مشاهده یا ویرایش کنند. این نسخه همچنین قابلیت پخش شبیه‌سازی پروژه و دسترسی به سلسله مراتب مدل‌ها را هم برای متخصصان فراهم می‌کند.

2- نسخه Navisworks Simulate

این نسخه از نرم‌افزار Navisworks امکانات بیشتری را نسبت به نسخه مبتدی ارائه می‌دهد. با وجود این‌که این نسخه پولی است، ولی خرید آن برای متخصصان کاملا ارزشمند است. مجموعه ویژگی‌های پیشرفته‌ای که توسط این ابزار ارائه می‌شود، شامل تشخیص تداخل بومی در پروژه، شبیه‌سازی و برنامه‌ریزی چهاربعدی، رندر واقع‌گرایانه و لحظه‌ای از پروژه، ابزارهای کمی‌سازی برای شروع پروژه‌های ساخت‌وساز و یک جعبه‌ ابزار برای بررسی نظرات و نشانه‌گذاری می‌شوند.

این نسخه، قابلیت‌های تصویرسازی قدرتمندی را ارائه داده، امکان برنامه‌ریزی بهتر برای پروژه را فراهم می‌کند، ابزارهای همکاری بهبودیافته‌ای دارد و در نهایت برای پروژه‌ها و تیم‌هایی با تعداد اعضای متوسط، بهترین گزینه است. با این حال، باید بدانید که از قابلیت‌های کامل تشخیص تداخل پشتیبانی نکرده، برای کاربرانی که مبتدی هستند بسیار پیچیده بوده و ویژگی‌های هماهنگی پیشرفته در پروژه را هم ارائه نمی‌دهد.

3- نسخه Navisworks Manage

این نسخه نرم‌افزار Navisworks کامل‌ترین نسخه آن است که مجموعه‌ای جامع از ابزارها را به شما ارائه می‌دهد. این نسخه، از ابزارهای پیشرفته تشخیص تداخل و بررسی تداخل‌های BIM، ابزارهای مدیریت مشکلات پروژه، TimeLiner برای برنامه‌ریزی و شبیه‌سازی چهاربعدی، انیماتور برای ایجاد انیمیشن‌های پیشرفته از پروژه ساختمانی، ابزارهای جامع بررسی و نشانه‌گذاری و در نهایت، قابلیت‌های پیشرفته کمی‌سازی پشتیبانی می‌کند.

در این نسخه شما به قابلیت‌های جامع ارزیابی پروژه دسترسی پیدا کرده و می‌توانید پروژه ساختمانی را به دقیق‌ترین شکل ممکن ارزیابی کنید. این نسخه، بهترین گزینه برای پروژه‌های عظیم و پیچیده‌ است. البته باید بدانید که این نسخه گران‌ترین نسخه نرم‌افزار Navisworks بوده، معمولا زمان زیادی طول می‌کشد که کارکردن دقیقا با آن را بیاموزید و البته برای پروژه‌ها یا تیم‌های کوچک، به هیچ وجه گزینه مناسبی نیست.

برای انتخاب بهترین نسخه نرم‌افزار Navisworks به چه نکاتی توجه کنیم؟

برای انتخاب بهترین نسخه از این نرم‌افزار براساس نیازی که در پروژه خود به آن دارید، باید به فاکتورهای زیر توجه داشته باشید:

• اندازه و پیچیدگی پروژه
• نیازهای همکاری در تیم
• محدودیت‌هایی که در بودجه خود دارید
• ویژگی‌هایی که در پروژه به آن‌ها نیاز دارید.
• نیاز به ادغام با اکوسیستم نرم‌افزاری موجود

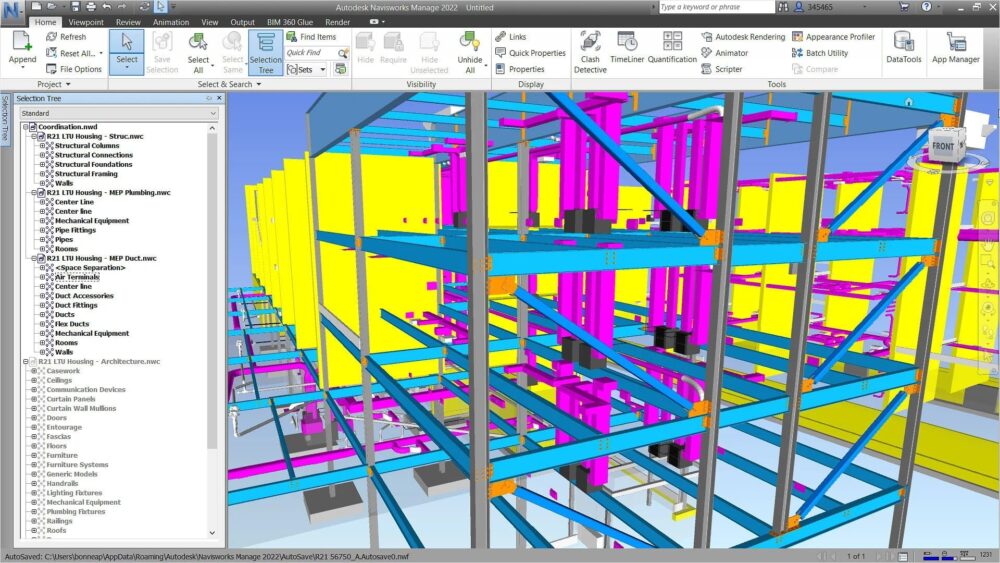

اجزای اصلی نرم افزار Navisworks

نرم افزار Navisworks از اجزا و بخش‌های مختلفی تشکیل شده است که در این بخش، به معرفی برخی از مهم‌ترین آن‌ها می‌پردازیم:

1- تجمیع مدل

این کامپوننت به کاربران اجازه می‌دهد تا مدل‌های سه‌بعدی را از نرم‌افزارهای مختلف به‌صورت یکجا ادغام کرده و از آن‌ها استفاده کنند. این قابلیت به ویژه در پروژه‌های بزرگ که تیم‌های مختلف با هم همکاری دارند، بسیار کاربردی است.

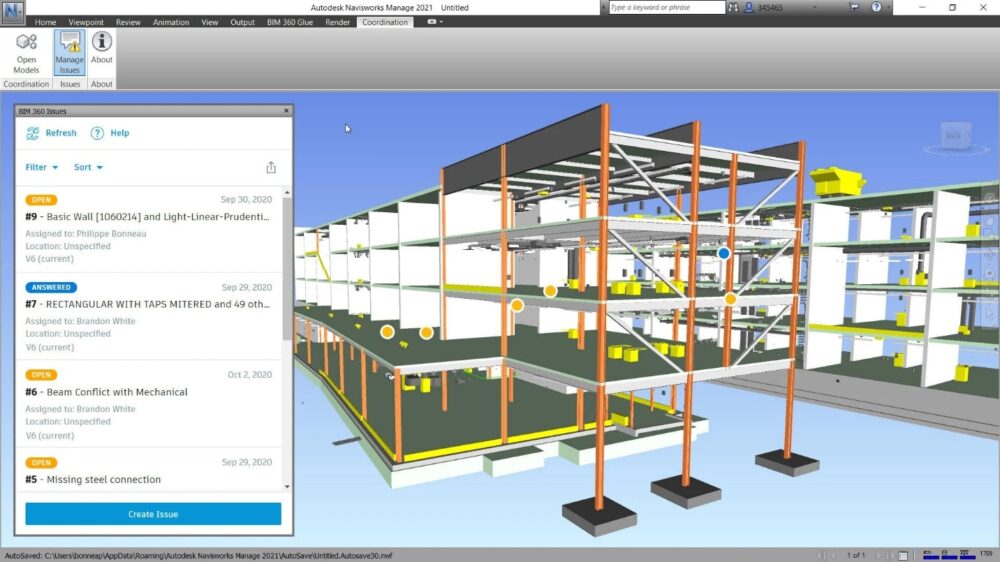

2- تشخیص تداخل

کاربران به کمک این کامپوننت، می‌توانند مشخص کنند که کدام عناصر داخل پروژه با یکدیگر تداخل دارند. در ادامه آن‌ها می‌توانند گزارش‌های دقیقی را از این تداخل ایجاد کرده و سپس آن‌ها را به دسته‌های مختلف گروه‌بندی کنند.

3- Timeliner

کامپوننتی است که امکان شبیه‌سازی چهاربعدی را در این نرم‌افزار فراهم کرده است. مهندسان به کمک این قابلیت، می‌توانند پروژه خود را از نرم‌افزارهایی مثل Microsoft Project یا Primavera وارد کرده و توالی ساخت‌وساز را در طول زمان تصویرسازی کنند.

4- کامپوننت کمی‌سازی

این کامپوننت، برای تخمین دقیق مواد به کار رفته در مدل سه‌بعدی کاربرد دارد. به کمک آن، متخصصان می‌توانند طول‌ها، مساحت‌ها و حجم‌ها را مستقیما داخل مدل اندازه‌گیری کنند.

5- رندرینگ و انیمیشن

از دیگر کامپوننت‌های کاربردی است که برای ساخت انیمیشن از مراحل مختلف پروژه برای بررسی هدف نهایی کاربرد دارد.

سوالات متداول

سخن پایانی

نرم‌افزار Navisworks یکی از جدیدترین و برجسته‌ترین نرم‌افزارهای حوزه مدل‌سازی اطلاعات ساختمان است که با ارائه سه نسخه مختلف، پشتیبانی از قابلیت‌های متنوع و البته صرفه‌جویی در زمان، انرژی و هزینه ساخت‌وساز، می‌تواند تحولی عظیم را در صنعت ساخت‌وساز به وجود بیاورد.
